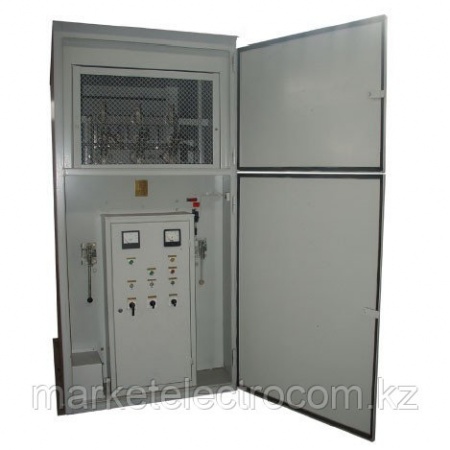

Ячейки высоковольтные КС-02

Ячейки КСО и где их используют

Ячейки КСО представляют собой отдельную категорию комплектно-распределительных устройств (КРУ). Такое оборудование выполнено в виде шкафа, содержащего защитные, измерительные, коммутационные компоненты. Особенности работы ячеек определяются основными и вспомогательными узлами камер. Сами устройства предназначаются для приёма трёхфазного переменного тока с номинальным напряжением 6/10 кВ и частотой 50 Гц, а также последующего его распределения. Производство ячеек осуществляется согласно индивидуально составленным опросным листам. Основные и вспомогательные приборы электроустановок прорабатываются согласно пожеланиям заказчика.

Где используются?

Ячейки КСО востребованы в различных сферах. Среди них можно выделить нефтяную и сельскохозяйственную промышленность, водный и железнодорожный транспорт, крупные городские сети и строительные площадки, подстанции с простыми схемами и так далее. Благодаря одностороннему обслуживанию такие шкафы можно устанавливать задними панелями друг к другу либо рядом со стеной, что позволяет экономить место. В первую очередь это достоинство ячеек будет заметно в условиях плотной городской застройки.

Комплектация оборудования

По стандарту ячейки КСО поставляются с:

• разъединителями и предохранителями;
• вакуумными и масляными выключателями;
• ограничителями напряжения;
• ручными выключателями нагрузки;
• заземляющими приборами;
• другим необходимым оборудованием.

Если изначально заводская комплектация устройства не соответствует пожеланиям заказчика, то её всегда можно дополнить. Однако модификации напрямую зависят от схем соединений и вспомогательных узлов.

Условия эксплуатации и обозначения

Для примера возьмём ячейку КС-02-10(6) У1. Первые две буквы обозначают камеру секционирования. Следующие две – год разработки. Дальше следует номинальное напряжение в кВ. У1 – климатическое исполнение и категория размещения. Таким образом, работа такой ячейки КСО возможна:

• на высоте не более километра над уровнем моря;
• при температуре в пределах от -45 до 40 градусов;
• со скоростью ветра до 30 м/с при отсутствии гололёда (15 м/с со льдом до 1 см).

Также необходимо учитывать, что содержание пыли в окружающей среде должно быть в допустимых для эффективной эксплуатации оборудования пределах, а сама среда не может быть взрывоопасной.

Ячейки высоковольтные типа КС-02-10(6) У1

Ячейки высоковольтные КС-02-10(6) У1 (далее - ячейки), предназначенные для приема, распределения электрической энергии трехфазного переменного тока напряжением 6 и 10 кВ промышленной частоты 50 Гц. Ячейки используются для подключения, секционирования, питания и защиты мощных карьерных потребителей в распределительных сетях. Ячейки устанавливаются в ответвительных и магистральных сетях карьеров, а также в местах присоединения к внутрикарьерным воздушным линиям электропередач до10 кВ. По требованию заказчика (при передвижном варианте исполнения), ячейки могут поставляться на салазках.

Условия эксплуатации

Климатическое исполнение ячеек – У, категория размещения 1 по ГОСТ 15150.
Нормальная работа ячеек обеспечивается при следующих условиях:
- высота над уровнем моря не выше 1000 м;
- верхнее значение температуры окружающей среды воздуха не выше 40 ºС;
- нижнее значение температуры окружающей среды воздуха минус 45 ºС;
- скорость ветра допускается до 15 м/сек при толщине льда до 10 мм, при отсутствии гололеда скорость ветра - до 30 м/сек;
- окружающая среда должна быть не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Структура условного обозначения:

К - камера
С - секционирования
02 - год разработки
Х - номинальное напряжение, кВ
У - климатическое исполнение
1 - категория размещения
