Трансформаторы силовые ТСЛ 400 / 10(6)-0,4 Д/Ун-11, У/Ун-0

Трехфазные сухие трансформаторы с литой изоляцией типа ТСЛ

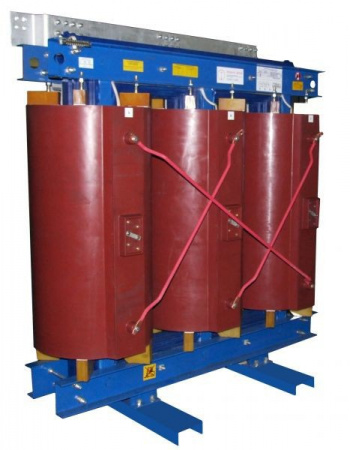

Трехфазные сухие трансформаторы с литой изоляцией типа ТСЛ (без кожуха) и ТСЛЗ (с кожухом) мощностью 400-2500 кВА и класса напряжения 10 кВ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Устанавливаются в промышленных помещениях и общественных зданиях к которым предъявляют повышенные требования в части пожаробезопасности, взрывозащищенности , экологической чистоты.

Условия эксплуатации

Трансформатор изготавливается в соответствии с ТУ 51 00 РК 00010033 АО-052-2005.
Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среды.
Cхема и группа соединение – Д/Ун-11.
Трансформаторы типа ТСЛ- незащищенного исполнения ( степень защиты IР-00).
Трансформаторы типа ТСЛЗ- защищенного исполнения ( степень защиты IР-21).
Вид климатического исполнения –У,УХЛ,Т.
Категория размещения -3.
Температура окружающей среды – от -45°С до +40°С.
Режим работы – длительный.
Высота установки над уровнем моря –не более 1000 м.
Класс нагревостойкости обмоток – F, класс пожаробезопасности - F 1, климатическое исполнения - С 2 и воздействия окружающей среды - Е 2. Гарантийный срок эксплуатации – 3 года, а срок службы – не менее 25 лет.

Основные преимущества сухих трансформаторов

Экономия при установке
Простые и недорогие по стоимости подготовительные монтажные работы Компактные размеры трансформаторов.

Энергосбережение
Снижение потерь в линиях электроэнергии и затрат на кабель в сетях низкого напряжения за счет максимально близкого размещения трансформатора к потребителям электроэнергии. Экономия при работе трансформатора за счет низких потерь в магнитном сердечнике и в обмотках.

Простота технического обслуживания
Трансформаторы с изоляцией из литой смолы разработаны для работы в тяжелейших климатических условиях окружающей среды, поэтому профилактическое техническое обслуживание сводится к простому осмотру и проверке соединений и термодатчиков.

Максимальная безопасность
Высокая устойчивость трансформаторов к самовозгоранию и низкому выделению токсичных газов как для класса F0, так и для класса F1. Естественное охлаждение, осуществляемое атмосферным воздухом, а не пожароопасными и загрязняющими жидкостями
Отсутствие возможности перегрева трансформатора. Измерение и контроль температуры осуществляется при помощи термоконтроллера и термодатчиков. Термодатчики также помогают осуществлять управление вентиляторами трансформатора. Улучшенные рабочие характеристики, низкий уровень шума, способность выдерживать пиковые перегрузки, возможность кратковременного увеличения мощности нагрузки (режим перегрузки) до 40% за счет применения системы принудительного вентилирования. Высокая надежность, отсутствие частичного разряда. Повышенная надежность продукции за счет высокой технологичности процесса производства обмоток

Структура условного обозначения

Т - трехфазный
С - охлаждение естественное воздушное
Л - тип изоляций
(З) - исполнение защищенное
Х - типовая мощность в киловольт-амперах
Х - класс напряжения обмотки ВН
У3 - климатическое исполнение и категория размещения

Конструкция трансформатора

Обмотки низшего напряжения изготавливаются из алюминиевой фольги с изоляцией из стеклотканевого препрега. Обмотки высшего напряжения заливаются эпоксидной смолой в вакуум-заливочной машине Германской фирмы «HUBERS». Класса нагревостойкости - “F” Магнитопровод изготавливается из холоднокатаной анизотропной электротехнической стали по методу “степ-лап”, благодаря чему достигаются особенно низкие значения тока холостого хода и уровень шума. Готовый магнитопровод покрывается двухкомпонентным покрытием для защиты от коррозии. Трансформаторы выпускаются в исполнении со степенью защиты IPOO или IР21. Кожух изготавливается из стального листа. После установки трансформатора подвесные гайки демонтируются. Против перегрева трансформаторы защищены тепловой позисторной защитой, встроенной в обмотку низшего напряжения и выведенной на клеммы теплового реле. Обмотки высшего и низшего напряжения фиксируются нажимными элементами, обеспечивающими надежное крепление даже в очень сложных условия транспортировки. Регулирование напряжения до ±5% ступенями 2,5% ПБВ (переключение без возбуждения) путем перестановки перемычек.

Упаковка и Транспортировка

Трансформатор отправляют практически полностью готовым к эксплуатации (остается прикрутить катки и подключить к питающей сети). На время транспортировки трансформатор находится в деревянной упаковке, защищающей его от механических повреждений.Перевозка трансформаторов осуществляется железнодорожным или автомобильным транспортом в соответствии с пожеланиями заказчика.
