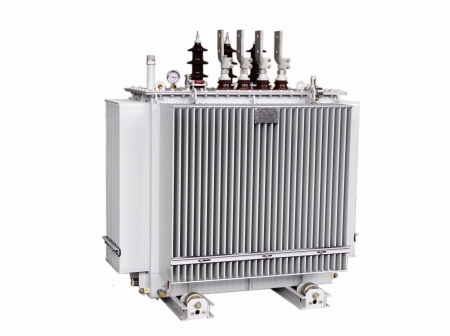

Трансформатор ТМГ-630 (6)10 кВ с алюминиевыми обмотками

Трансформатор трехфазный масляный типа ТМГ-630

Трансформатор трехфазный масляный типа ТМГ мощностью 25-2500 кВА с естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50гц, предназначен для предобразования электроэнергии трехфазного переменного тока напряжением 6(10) кВ. в электроэнергию переменного тока напряжением 0,4 кВ. для нужд народного хозяйства. Трансформатор изготавливается в соответствии с ГОСТ 11677 и ТУ 659 РК 0001 0033-08-95.

Условия эксплуатации

Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при:
не взрывоопасной и химически активной среде.
высота установки над уровнем моря – не более 1000 м.
Трансформатор не рассчитан для работы в условиях;
тряски, вибрации, ударов в химически активной среде.
при частых включениях со стороны питания до 10 раз в сутки.
Режим работы – длительный.
Температура окружающего воздуха -45˚С до +40˚С.
Относительная влажность воздуха – не более 80% при +25˚С.

Структура условного обозначения

ТМ-Х/6(10)-У 1
Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Х - номинальная мощность, кВА.
(6)10 - класс напряжения обмотки ВН, кВ.
У1 - климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток:
ВН- 6(10) кВ.
НН- 0,4 кВ.
Число фаз -3.
Обозначение схемы и группы соединения обмоток – У/Ун-0, Д/Ун-11.
Вид и диапазон регулирования напряжения – ВН.
Переключения ответвлений без возбуждения (ПБВ) - ±2х2,5%.

Конструкция трансформаторов

Баки трансформаторов сварные, овальные для мощностей 25-630 кВА, а для 1000-1600 кВА - прямоугольный. Для увеличения поверхности охлаждения применяются радиаторы. Подъем трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака. Внизу расположены пробка для спуска масла, кран (пробка) для заливки масла, пробка для взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, расширитель, пробка (вентиль) для доливки масла и гнездо для термометра или термосигнализатора. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя.

Особая форма исполнения магнитопровода позволяет создавать соединения, называемое «STEP-LAP», которая отлично зарекомендовал себя низким уровнем шума и низкими потерями холостого хода. Обмотки трансформаторов из алюминиевых или медных проводов. При намотке обмоток в качестве изоляционного материала используется бумага марки ДРР, который после сушки готовых обмоток в сушилке, очень плотно облегает используемый проводник, тем самым увеличивая стойкость обмотки к электродинамическим усилиям, возникающим после короткой замыканий. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Имеет три метки; -45˚С, +15˚С, +40˚С, соответствующие уровню масла в неработающем трансформаторе при различных температурах. Трансформаторы 1000 кВА и выше комплектуются газовой реле. В трансформаторах мощностью от 100 кВА и выше устанавливаются катки по заказу, которые служит для продольного и поперечного перемещения трансформаторов.

Сборка

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания

Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
