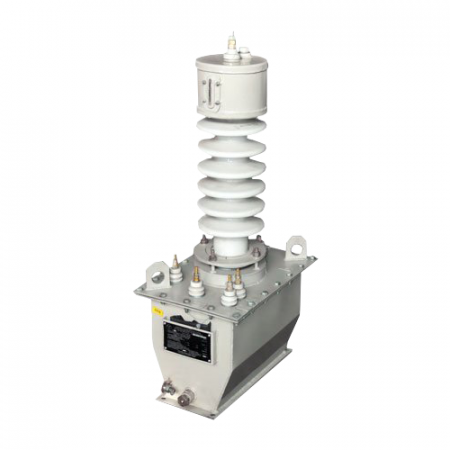

Трансформаторы напряжения однофазные масляные типа ЗНОМ-35
Трансформаторы напряжения однофазные масляные типа ЗНОМ с естественным охлаждением, включаемее в сеть переменного тока частотой 50 Гц, предназначены для выработки сигнала измерительной информации для измерительных приборов, цепей автоматики, сигнализации и релейной защиты в линий электропередач электрифицированных участков железных дорог. Трансформатор соответствует требованиям ТУ 659 РК 0001 0033-07-95 и ГОСТ 1983-2001.
Условия эксплуатации
Трансформаторы предназначены для эксплуатации в районах с умеренным и холодном климате, при:
не взрывоопасной и химически активной среде.
высота установки над уровнем моря – не более 1000 м.
Трансформатор не рассчитан для работы в условиях;
тряски, вибрации, ударов.
Режим работы – длительный.
Температура окружающего воздуха -45˚С до +40˚С для У1.
Температура окружающего воздуха -60˚С до +40˚С для ХЛ1.
Относительная влажность воздуха – не более 80% при +25˚С.
Структура условного обозначения
ЗОМ, ЗНОМ -Х/27,5(35)-У 1(ХЛ1)
З - заземляемый
О - однофазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Н - трансформатор напряжения.
Х - номинальная мощность, кВА.
27,5(35) - номинальное напряжение обмотки ВН, кВ.
У 1(ХЛ1)- климатическое исполнение и категория размещения по ГОСТ 15150

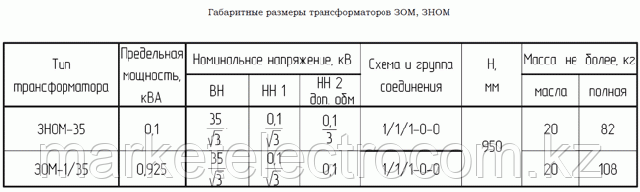

Технические характеристики
Номинальные напряжения обмоток;
ВН-27,5 для ЗОМ, (10)кВ для ЗНОМ.
НН-0,23 для ЗОМ, 100/√3 для ЗНОМ.
Частота тока - 50Гц.
Число фаз – 1.
Конструкция трансформаторов
Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла, гнездо для термометра. Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.
Сборка
Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.
Окончательная сборка
После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.
Испытания
Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
