Трансформатор трехфазный масляный типа ТМТО-80
Трансформатор трехфазный масляный типа ТМТО-80/0,38-У1 предназначен для термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения.
Условия эксплуатации
Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при:
не взрывоопасной и химически активной среде.
высота установки над уровнем моря – не более 1000 м.
Трансформатор не рассчитан для работы в условиях;
тряски, вибрации, ударов в химически активной среде.
при частых включениях со стороны питания до 10 раз в сутки.
Режим работы – длительный.
Температура окружающего воздуха -45˚С до +40˚С.
Относительная влажность воздуха – не более 80% при +25˚С.
Структура условного обозначения
ТМТО-Х/0,38-У 1
Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
ТО - для термической обработки.
Х - номинальная мощность, кВА
0,38 - номинальная напряжения обмотки ВН, кВ.
У1 - климатическое исполнение и категория размещения по ГОСТ 15150
Технические характеристики

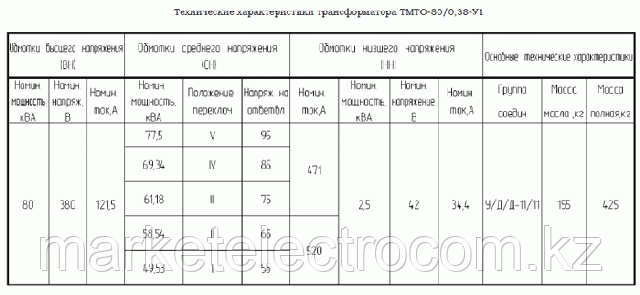

Трансформатор ТМТО-80/0,38-У1 выпускаются с номинальным напряжением первичной обмотки (высшего напряжения) 380В включительно и вторичной обмотки (низшего напряжения) - 42В, со ступенчатым регулированием напряжения на обмотке высшего напряжения или на обмотке среднего напряжения. Для этого трансформаторы оснащены переключателем напряжения, который присоединяется к обмотке среднего напряжения. Напряжение регулируется без возбуждения, при отключенной от сети трансформатора со стороны ВН. Диапазоны регулирования приведены в таблице.
Схема и группа соединения У/Д/Д/11-11.
Мощность-80 кВА.
Частота-50 Гц.
Потери холостого хода - 270 Вт.
Потери короткого замыкания - 2200 Вт.
Ток холостого хода -2,3%.
Масса масла -155 кг.
Масса полная - 425 кг.
Конструкция трансформаторов
Баки трансформаторов сварные, овальные в плане. Для увеличения поверхности охлаждения применяются радиаторы. Подъем трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака. Внизу расположены пробка для спуска масла, кран (пробка) для заливки масла, пробка для взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, расширитель, пробка для доливки масла. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов из алюминиевых проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.
Сборка
Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.
Окончательная сборка
После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.
Испытания
Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
