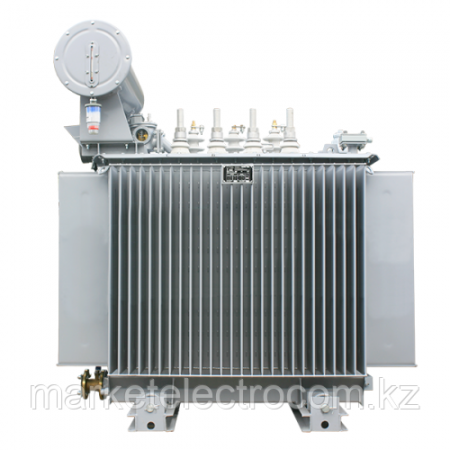

Трансформаторы силовые ТМ 25-2500 / 10(6) У1

Трансформаторы трехфазные силовые типа ТМ

Трансформаторы трехфазные силовые типа ТМ (с расширителем) общего назначения мощностью от 25 до 2500 кВА с естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для передачи и распределения электроэнергии в условиях умеренного, холодного климата. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-17-2005. Напряжения регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5%

Условия эксплуатации

Высота над уровнем моря – до 1000м
Температура окружающего воздуха:
-для умеренного климата – от -45˚ С до +40˚С (исполнение У)
-для холодного климата – от -60˚ С до +40˚С (исполнение ХЛ)
Относительная влажность воздуха – не более 80% при +25˚С.
Трансформаторы не рассчитаны для работы:
-во взрывоопасной и агрессивной среде
-при вибрации и тряске
-при частных включениях со стороны питания до 10 раз в сутки.

Структура условного обозначения

ТМ-Х/10-У (ХЛ) 1
Т - трансформатор трехфазный
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Х - номинальная мощность, кВА.
10 - класс напряжения обмотки ВН, кВ.
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток :
ВН- 6, 10 кВ.
НН- 0,4 кВ.
Число фаз -3.
Обозначение схемы и группы соединения обмоток – У/Ун-0, Д/У-11.
Вид и диапазон регулирования напряжения – ВН.
Переключения ответвлений без возбуждения (ПБВ) - ±2х2,5%.

Конструкция трансформаторов

Баки имеет две конструкции;
Радиаторные и гофра стенкой

а) Баки ТМ-25-630 кВА – овальные, а для мощностей 1000-2500 кВА – прямоугольный.
Для увеличения поверхности охлаждения в трансформаторах мощностью 100-2500 кВА. применяются радиаторы. Для подъема трансформатора в сборе используются; Серьги на крышке для ТМ-25-630-10, крюки расположенные под верхней рамы бака для ТМ-1000-2500-10.

б) Баки с гофра стенкой выполнены прямоугольной формы. На крышке бака расположены вводы ВН и НН, расширитель, патрубок для доливки масла, гнездо для термобалона, внизу бака имеются пробка для спуска масла, пробка для взятия пробы масла, пробка (вентиль) для заливки масла и болт заземления. Активная часть состоит из магнитопровода, изготовленного из высококачественного холоднокатаного электротехнического стали, обмоток и переключателя. Особая форма исполнения магнитопровода позволяет создавать соединения, называемое «STEP-LAP», которая отлично зарекомендовал себя низким уровнем шума и низкими потерями холостого хода. Обмотки трансформаторов из алюминиевых или медных проводов до 250 кВА и выше обмотки НН из фольги. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000А. и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Имеет три метки; -45˚С, +15˚С, +40˚С, соответствующие уровню масла в неработающем трансформаторе при различных температурах. Трансформаторы 1000 кВА и выше комплектуются газовое реле. В трансформаторах мощностью от 100 до 2500 кВА устанавливаются катки по заказу, которые служит для продольного и поперечного перемещения трансформаторов.

Сборка

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепится на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка

После тщательной сушки и проверки моментов затяжки болтовых соединения активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор укомплектовывается заказанными аксессуарами.

Испытания

Все трансформаторы подвергается типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
