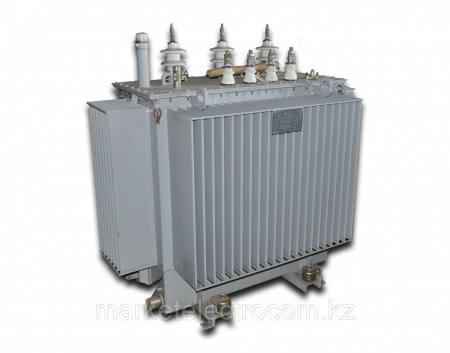

Трансформаторы силовые ТМГ 25-2500 / 10(6) У1

Трансформаторы трехфазные масляные типа ТМГ

Трансформаторы трехфазные масляные типа ТМГ с гофробаком естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50гц, предназначены для передачи и распределения электроэнергии в условиях умеренного и холодного климата. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среде. В производстве трансформаторов ТМГ применена технические решения, увеличивающие их надежность и снижающие эксплуатационные затраты.

Трансформаторы выполнены в герметичном исполнении с полным заполнением маслом. Отсутствует расширитель и газовая подушка. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. Сообщение масла с окружающей средой нет, что исключает увлажнение, окисление и шламооброзование масла. Перед заливкой масло дегазируется, заливка производится в специальной вакуумзаливочной камере при глубоком вакууме, что обеспечивает удаление из масла, растворенного в нем воздуха, удаление из изоляции воздушных включений, исключается окисление масла, обеспечивается высокая электрическая прочность изоляции трансформатора. Масло не меняет своих свойств в течение всего срока службы трансформатора.

Избыточное давление в баках при эксплуатации трансформаторов не превышает 0,2-0,25 кгс/см2. Для ограничения давления в баках при перегрузках мощностью от 25 до 250 кВА установлены предохранительные клапаны, в трансформаторах мощностью 1000 кВА и выше установлены, газовое реле, термосигнализатор ТКП-160Сr. Для контроля уровня масла трансформаторы всех мощностей снабжаются маслоуказателем поплавкового типа. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-017-2005. Напряжения регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5%

Условия эксплуатации

Высота над уровнем моря – до 1000м
Температура окружающего воздуха:
для умеренного климата – от -45˚ С до +40˚С (исполнение У)
для холодного климата – от -60˚ С до +40˚С (исполнение ХЛ)
Относительная влажность воздуха – не более 80% при +25˚С.

Структура условного обозначения

ТМГ-Х/10-У (ХЛ) 1
Т - трансформатор трехфазный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
Г - трансформатор герметичный.
Х - номинальная мощность, кВА.
10 - класс напряжения обмотки ВН, кВ.
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток :
ВН - 6, 10 кВ.
НН - 0,4 кВ.
Число фаз - 3.
Обозначение схемы и группы соединения обмоток – У/Ун-0, Д/У-11.
Вид и диапазон регулирования напряжения – ВН.
Переключения ответвлений без возбуждения (ПБВ) - ±2х2,5%.

Конструкция трансформаторов

Баки трансформаторов прямоугольные. Внизу расположены пробка для спуска масла, кран (пробка) для заливки масла, болт заземления. На крышке бака расположены вводы ВН, НН, маслоуказатель, клапан предохранительный, гнездо для термометра или термосигнализатора, патрубок для доливки масла и Серги для подъема трансформатора. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и переключателя. Особая форма исполнения магнитопровода позволяет создавать соединения, называемое «STEP-LAP», которая отлично зарекомендовал себя низким уровнем шума и низкими потерями холостого хода. Обмотки трансформаторов из алюминиевых или медных проводов до 250 кВА и выше обмотки НН из фольги. При намотке обмоток в качестве изоляционного материала используется бумага марки ДРР, который после сушки готовых обмоток в сушилке, очень плотно облегает используемый проводник, тем самым увеличивая стойкость обмотки к электродинамическим усилиям, возникающим после короткой замыканий. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе Ввода 1000А. и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. В трансформаторах мощностью от 100 до 2500 кВ.А. устанавливаются катки по заказу, которые служит для продольного и поперечного перемещения трансформаторов.

Сборка

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка

После тщательной сушки и проверки моментов затяжки болтовых соединения активная часть с крышкой устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор укомплектовывается заказанными аксессуарами.

Испытания

Все трансформаторы подвергается типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
