Воздушный выключатель серии BA1 предназначен для цепей переменного тока 50/60 Гц, с номинальным напряжением 400 В, 690В и номинальным током до 6300А. Выключатель используется в основном в цепях распределения питания и схемах защиты цепей и источников питания от перегрузки недонапряжения, короткого замыкания и однофазного замыкания на землю.
Выключатель оснащен программируемой и точной селективной защитой, что позволяет улучшить надежность источников питания и избежать нежелательных отключений питания. Выключатель используется на электростанциях, заводах, шахтах (при напряжении 690 В), а также в современных небоскребах, особенно для программируемых распределительных сетей зданий.

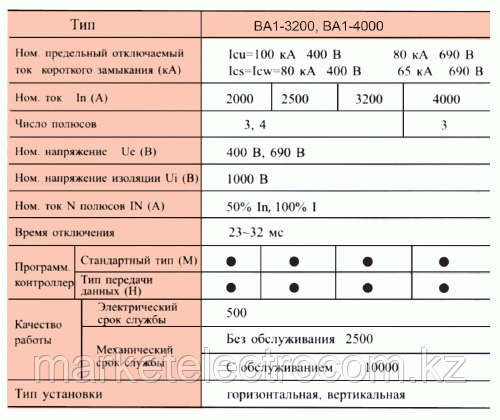

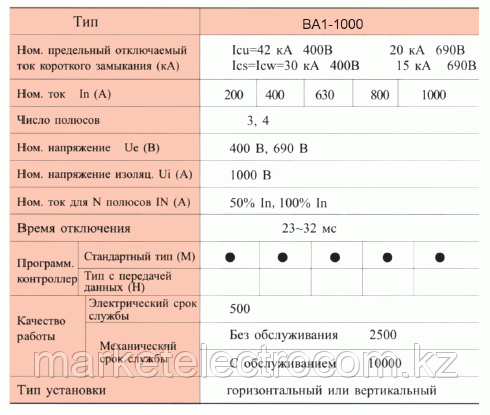

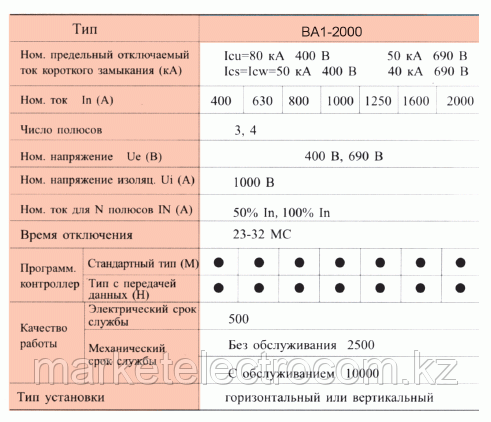

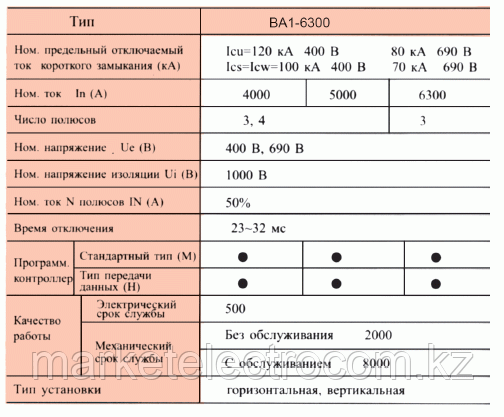

Технические параметры
Условия эксплуатации
1. Температура окружающей среды.
Диапазон температур: -25°С +40°С; средняя температура за сутки не должна превышать +35°С; (за искл. особых случаев)
2. Высота над уровнем моря.
Высота установки - не выше 2000 м над уровнем моря.
3. Атмосферные условия.
При температуре воздуха +40°С относительная влажность не должна превышать 50%. При низких температурах воздуха допускается более высокая влажность. Максимальная средняя за месяц относительная влажность не должна превышать 90% в самый влажный месяц года при минимальной средней температуре воздуха за месяц +25°С. Следует учитывать, что при резких изменениях температуры на поверхности выключателя может конденсироваться влага. Класс загрязнения: III
4. При установке выключателя должны соблюдаться требования руководства по эксплуатации. Угол отклонения от вертикали должен быть не более 5°.
Установка и применение
Проверьте следующие элементы на соответствие номинального напряжения параметрам сети питания: расцепитель минимального напряжения, шунтовый расцепитель, замыкающий электромагнит, приводной механизм и программируемый контроллер. Регулярно проверяйте технические параметры, добавляйте смазку по мере необходимости и т.п. Вертикальная конструкция выключателя, набранная из модулей с независимыми функциями, обеспечивает простоту обслуживания. Выключатель отличается компактными размерами, высокой надежностью и возможностью длительной работы без технического обслуживания.
Снимите выключатель с подставки упаковочной коробки. Если выключатель выкатного типа, сначала извлеките ручку из-под посадочного гнезда выключателя. Вставьте ручку в отверстие, расположенное в средней части пластмассовой крышки, под поперечиной посадочного гнезда. Вращая ручку в направлении против часовой стрелки, наблюдайте медленное выдвижение тележки из посадочного гнезда. После того как тележка дойдет до конца направляющей и ручка перестанет вращаться, уберите ее и, крепко взявшись за алюминиевую ручку на направляющей тележки, вытащите тележку. После этого снимите корпус с подставки и очистите внутренние элементы от пыли и грязи. Проверьте сопротивление изоляции мегаомметром напряжением 500 В. При температуре окружающего воздуха 20°С±5°С и относительной влажности в пределах 50%~70% сопротивление изоляции должно быть не менее 20МОм. При неудовлетворительны результатах измерений просушите выключатель.
Установите выключатель (стационарного типа) или посадочное гнездо (выкатного типа) на установочный кронштейн, закрепите его Для стационарного типа: соедините напрямую провод сети питани! с проводом выключателя. Для выкатного типа: поставьте тележку на направляющие посадочного гнезда. Вставьте ручку в центральное отверстие и поворотом ее по часовой стрелке вкатите тележку в гнездо до появления характерного щелчка, который свидетельствует о посадке тележки в гнездо. После этого соедините провод сети питания с проводом в посадочном гнезде. Соединение вторичных цепей следует выполнять согласно электрической схеме. Во избежание блокировки выкатного механизма не оставляйте в посадочном гнезде выключателя болты, гайки, прокладки и прочие предметы.
