Общее описание
Блоки управления типа БУЭСКН предназначены для управления электродвигателями станков- качалок мощностью от 5,0 до 40 кВт, защиты их от перегрузок, и токов короткого замыкания, отключений при аварийных режимах и повторного самозапуска в автоматическом режиме после восстановления питания на линии.
Блоки управления типа БУЭСКН соответствуют требованиям ТУ 640 РК 01056468-ЗАО-04-2000 и могут быть адаптированы для совместной работы с комплексом телеметрии.

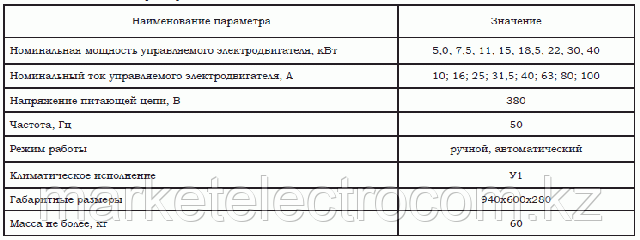

Основные технические характеристики
Устройство и принцип работы
БУЭСКН представляет собой металлический шкаф, с передней и боковой дверями. На левой боковой панели установлены амперметр, вводной автоматический выключатель, автоматический выключатель и штепсельный разъем для собственных нужд.
В шкафу на панели установлены:
- автоматический выключатель цепей управления;
- блок управления и защиты БУЗД-МК-2У3, который состоит из устройство защиты асинхронных электродвигателей УЗД-3МК1(2)-2У3 и реле времени для систем самозапуска РВС-2-1У3;
- блок датчиков тока ДТ;
- трансформатор тока;
- пускатель;
- тепловое реле перегрузки;
- выключатель бытовой и резистор для обогрева;
- силовой клеммник для подключения кабелей.
На наружной верхней части шкафа установлены индикаторная лампа «Авария», переключатель положений автоматического и ручного режима, и кнопки – «ПУСК», «СТОП».
Ввод кабеля осуществляется снизу, через сальниковые уплотнители, расположенные в днище шкафа.
В части зашиты электродвигателя, предусмотрено отключение электродвигателя при возникновении аварийных ситуаций, приводящих к токовым перегрузкам, коротким замыканиям или нарушениям полнофазного режима эксплуатации 3-х фазных электрических сетей.
В части управления схемой предусматривается:
- режим «РУЧН» - снимает напряжения питание устройства самозапуска, и питание на магнитный пускатель подается через устройства защиты электродвигателя и кнопки управления. В данном режиме проводятся: опробование для регулировок и отладки блока автоматики, а так же проведение ремонтных работ механизмов насоса и электродвигателя.
- режим «АВТ.» – рабочий, работа электродвигателя с блокировкой при срабатывании систем защиты блока автоматики. В рабочем режиме предусмотрен самозапуск электродвигателя после восстановления номинального режима питающей сети с установленной выдержкой времени в пределах 5-50 сек;
Сигнализация срабатывания защит и наличия напряжения в схеме управления предусмотрены в устройствах защиты и самозапуска.
Для подключения электроинструмента предусмотрен 3-х полюсный разъем на ток 16-32А.
